必要なホースクランプのサイズを正しく測定して決定するにはどうすればよいですか?

産業、自動車、農業、さらには日常の家庭用途でも、 ホースクランプ (ホース リールまたはクランプとも呼ばれます) は、流体またはガスの輸送システムの密封された安全かつ信頼性の高い動作を保証する中核コンポーネントです。ただし、漏れや故障の多くは不適切なことが原因であることがよくあります。 ホースクランプ サイズ選び。

正確な測定がなぜ重要なのでしょうか?

ホース クランプのサイズを選択するための基本原則は、必要な直径がクランプの最小および最大クランプ範囲内、理想的にはその範囲の中央にあることを確認することです。

小さすぎる: クランプの取り付けや締め付けができなくなり、取り付け失敗の原因となります。

大きすぎる: 限界まで締め付けた場合でも、クランプは十分なラジアル圧力を提供できず、シール不良、システム圧力漏れ、またはホースの脱落が発生します。

きつすぎる、または緩すぎる: たとえクランプできたとしても、クランプのトルクとクランプ力の均一性に影響を及ぼし、局所的なホースの損傷や長期的なストレスによる破損を引き起こす可能性があります。

ホースクランプのサイズの正しい測定手順: 必要なホースクランプのサイズを決定するには、「取り付けられているホース」の外径 (O.D.) を測定する必要があります。測定対象は継手や配管に取り付けられたホースですのでご注意ください。

ステップ 1: 取り付けられたホースの外径 (O.D.) を測定します。

これは最も重要なステップです。

必要なツール: 高精度ノギスまたは巻尺（大径ホース用）を使用してください。

ホースの取り付け: ホース（ゴムホース、シリコンホースなど）をクランプする継手、継手、パイプのバーブ部に奥まで差し込んでください。

正確な測定: ホースがフィッティングに取り付けられ、ホースクランプの準備が整った位置でホースの外径を測定します。

重要な注意事項: ホースは継手に装着すると外径が広がります。この拡張された直径は、ホース クランプがクランプするために必要な実際のサイズです。ホースを外した状態での外径のみの測定は絶対に行わないでください。

平均測定値: 若干の楕円歪みを除去するために、円周上の互いに直交する2点の直径を測定し、平均をとることをお勧めします。

ステップ 2: 選択とマッチング – ホースのクランプ範囲のマッチング

正確な「装着ホース外径」が得られたら、次はホースクランプの仕様を合わせます。

製品範囲の確認: プロ仕様のホースクランプ製品には「最小クランプ径」と「最大クランプ径」が記載されております。

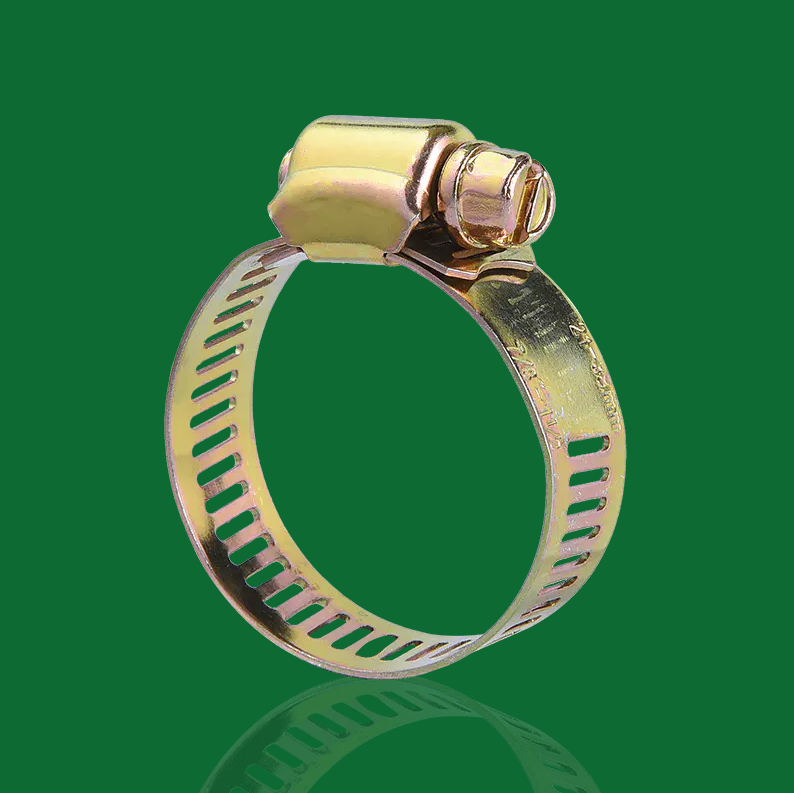

例: ウォーム ギア ホース クランプの仕様は 20mm ～ 32mm である場合があります。

マッチング原理: 測定した取り付けホースの外径が、選択したホース クランプ仕様範囲の中央の 3 分の 1 以内に収まっていることを確認してください。

測定直径が 25mm の場合、20mm ～ 32mm のクランプが中央に位置し、十分な調整余裕ができるため理想的です。

使用環境とホースクランプの種類を考慮したアドバンスセレクション

正確な寸法測定に加えて、正確な ホースクランプ 選択には、特定の用途環境と性能要件を考慮して、最適なホース クランプ タイプを決定する必要もあります。

高圧または高振動環境:

説明: ホース接続が高い内圧に耐える必要がある場合、またはシステムが頻繁に機械的振動を経験する場合。

推奨ホースクランプタイプ: T ボルト タイプのホース クランプは、より高く均一なクランプ力を提供し、確実な接続を保証するため、選択する必要があります。

温度変化が激しい環境:

説明: システムの動作温度が大きく変動すると、ホースが大幅に熱膨張および収縮し、シール性能に影響を与える可能性があります。

推奨ホースクランプタイプ: 一定の力のホースクランプをお勧めします。これらのクランプは、内蔵のスプリング機構によって直径の変化を自動的に補正し、全温度範囲にわたって一定のクランプ力を維持し、漏れを防ぎます。

高い耐食性が要求される環境：

説明: 湿気の多い環境、塩水噴霧、海洋環境、または化学媒体との接触などの腐食環境に適用できます。

推奨ホースクランプタイプ: 316 ステンレス鋼ホース クランプを使用する必要があります。最高レベルの耐食性を提供し、過酷な条件下でも接続の構造的完全性と機能を確実に維持します。

ホース クランプのサイズを正しく選択することは、流体システムが漏れなく安全に動作することを保証するための基礎となります。ホース クランプの仕様についてご質問がある場合、またはカスタマイズされたソリューションが必要な場合は、お気軽に当社のプロフェッショナル ホース クランプ技術チームにお問い合わせください。
