ホースとは何ですか？

A ホースクランプ ホースをバーブやニップルなどの継手に固定し、接続点での流体やガスの漏れを防ぐために使用される固定装置です。流体やガスの移送に依存するほぼすべての機械システムでは、ホース接続の完全性は、ホースを所定の位置に保持するクランプの品質と適合性に直接依存します。自動車の冷却システム、船舶用エンジン、農業用灌漑、または建物の排水インフラストラクチャを扱う場合でも、 正しいタイプのホースクランプ それは基本的なエンジニアリング上の決定です。

SAE 国際規格や DIN 仕様などの業界参考資料によると、機械がより複雑になり、流体管理システムへの需要が高まるにつれて、ホース クランプおよび関連する締結コンポーネントの世界市場は成長し続けています。 慈渓恒陀ハードウェア有限公司 は、2005 年に浙江省慈渓市で設立され、アメリカン スタイル、ドイツ スタイル、ブリティッシュ スタイル、ストロング スタイル、片耳クランプなどの複数のシリーズにわたって年間 3,000 万個以上のホース クランプを生産し、国内外の顧客にサービスを提供しています。

この記事では、次の技術的な概要を徹底的に説明します。 ホースクランプの種類 、パフォーマンス データ、選択ガイダンス、サイズ チャート、アプリケーション例など、エンジニア、整備士、調達専門家が情報に基づいた意思決定を行うのに役立ちます。

ホースクランプの種類: 完全な概要

いくつかの異なる点があります ホースクランプの種類 、それぞれが特定の条件、圧力範囲、設置要件に合わせて設計されています。それらの違いを理解することは、用途に応じて最も強力で最適なクランプを選択するのに役立ちます。

アメリカンスタイル (ウォームドライブ) スクリューホースクランプ

アメリカンスタイル ネジホースクランプ は、ウォーム ドライブ クランプとしても知られ、世界的に最も広く認識されており、汎用性の高いタイプです。ネジ付きハウジングを備えたスロット付きバンドが特徴です。を回す ホースクランプネジ バンドの直径を伸縮させて、連続的に調整できます。米国のステンレス鋼ホース クランプは、取り付けが簡単で再利用できるため、ラジエーター ホース、燃料ライン、給水接続に特に人気があります。

主な仕様範囲: 直径は通常 8 mm ～ 300 mm。使用圧力は標準グレードでは最大 2.5 bar、ヘビーデューティー バージョンではそれ以上です。 Hengtuo は、亜鉛メッキ炭素鋼と 304/316 ステンレス鋼の両方でアメリカン スタイルのクランプを製造しており、海洋および化学環境に適した耐食性を備えています。

ドイツ式ホースクランプ

ドイツ式クランプは DIN 3017 規格に準拠しており、アメリカ式クランプと比較して幅広のバンド、パンチングされた通気バンド、およびより強力なハウジング構造を特徴としています。この設計により、クランプ力がより均等に分散されるため、重機、ディーゼル エンジン、産業機器の高圧流体伝達に適しています。の スチールホースクランプ ドイツ式では、要求の厳しい設定では通常 3 bar を超える圧力で動作します。

英国式ホースクランプ

英国式クランプは、BS 5315 および関連仕様に基づいて構築されています。これらは、船舶上のパイプ接続、自動車の冷却回路、および静的な産業用配管における強固なバンド構造と信頼性の高いシール性能で認められています。シンプルな設計により、調達と交換が容易になり、現場でのメンテナンスの際に役立ちます。

強力なスタイルの頑丈なクランプ

強力なスタイルのクランプは、過酷な作業条件向けに特別に設計されています。強化されたバンド素材と強化されたネジ機構を採用し、優れた締め付け力と耐振動性能を実現します。これらは次のように理想的です ラジエーターホースに最適なホースクランプ 振動や熱サイクルが常に接続にストレスを与える大型車両、オフロード機器、産業用ポンプ システムなどに使用されます。

シングルイヤークランプ（圧着ホースクランプ）

シングルイヤークランプの一種 圧着ホースクランプ 、特別なペンチツールで圧縮された単一の突き出た耳を使用します。一度圧着すると、永久的な改ざん防止シールが形成されます。この設計は非常にコンパクトで、特に狭いスペースに適しています。自動車の燃料システム、ブレーキ液ライン、医療機器で一般的なシングル イヤー クランプは、優れた耐振動性を備えており、多くの場合、優れた耐振動性を備えています。 最強のホースクランプ 恒久的な設置のためのオプション。

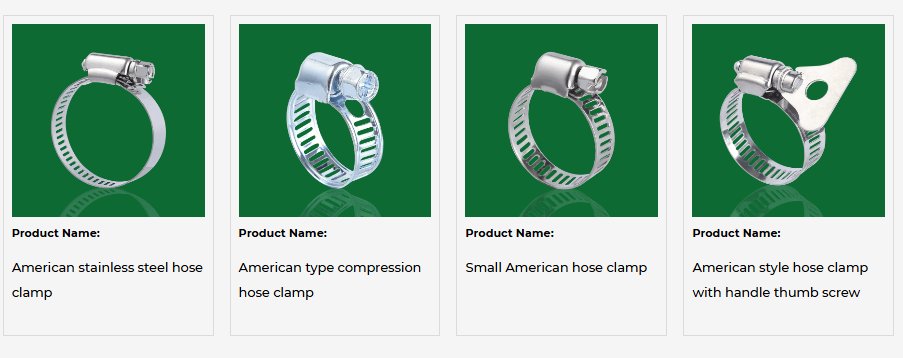

Cixi Hengtuo ハードウェア製品範囲: (左から右へ) アメリカン ステンレス鋼ホース クランプ、アメリカン タイプ圧縮ホース クランプ、小型アメリカン ホース クランプ、ハンドルつまみネジ付きアメリカン スタイル ホース クランプ。

ホースクランプのサイズ表と見方

正しいクランプを選択するには、バーブまたはニップルにホースを取り付けた後、ホースの外径 (OD) を測定することから始まります。これはホース内径ではなく、圧縮外径です。信頼できる ホースクランプのサイズ表 ホースの外径をクランプの最小直径と最大直径の範囲に合わせることができます。

次の表は、SAE J1508 寸法ガイダンスに合わせた、一般的な Hengtuo 生産シリーズに基づく標準的なアメリカン スタイルのネジ クランプのサイズを示しています。

で作業するときは、 4 ホースクランプサイズ またはマイクロ ホース クランプの場合は、均等なクランプ圧力を確保するために、バンド幅がホース接続の長さと一致していることを常に確認してください。バンドのカバー範囲が不十分であると、負荷が不均一になり、ホースが損傷する可能性があります。

材料の選択: プラスチック ホース クランプ vs. スチール ホース クランプ

材料の選択は、ホースクランプ用途において最も重要な決定事項の 1 つです。 2 つの主なカテゴリは次のとおりです。 プラスチックホースクランプ と金属クランプ、 スチールホースクランプs (特にステンレス鋼) 要求の厳しい環境を支配します。

プラスチックホースクランプ

プラスチックホースクランプ 軽量で、金属を攻撃する特定の酸やアルカリに対して化学的耐性があります。これらは、金属汚染や電気腐食を避ける必要がある実験室の配管、低圧灌漑、および食品加工で一般的に使用されます。ただし、温度耐性が限られており (通常 -20 ～ 80 ℃)、引張強度が低いため、振動の多い自動車や産業環境には適していません。

ステンレス製ホースクランプ

その中で、 最高のホースクランプ ほとんどのエンジニアリング用途では、304 または 316 ステンレス鋼で製造されたものが使用されます。グレード 304 は優れた一般耐食性を備え、自動車、農業、および一般産業用途に適しています。グレード 316 は、塩化物や海洋環境に対する耐性が強化されており、ボートや沿岸設備に最適な素材です。 Hengtuo は、シリーズに応じて 8 mm から 25 mm の範囲のバンド幅を持つ両方のグレードを製造しています。

用途: ホースのクランプが最も重要な場所

ホースクランプ 幅広い業界で欠かせない業務です。クランプが故障した場合の影響は、軽度の液体漏れから完全なシステム障害や安全上のインシデントまで多岐にわたります。以下は Hengtuo クランプの主な用途分野です。 さまざまな種類のホースクランプ それぞれに最適です。

• 自動車: ラジエターホース、インタークーラーパイプ、燃料ライン、バキュームライン。アメリカンスタイルとストロングスタイルのクランプが最も一般的です 自動車用ホースクランプの種類 、多くの場合、OEM によって指定されます。耐久性を考慮すると、ステンレス製のウォーム ドライブ クランプが推奨されます。
• 海洋および造船: 冷却水回路、排気ウェットジョイント、ビルジポンプホース。英国式および SS 316 米国式クランプは塩水腐食に耐えます。
• 農業と灌漑: スプリンクラー灌漑システム、ポンプ吸引ホース、肥料移送ライン。広いバンド幅を備えた大径クランプ (サイズ 44 ～ 64) は、柔軟なゴムホースを均一にクランプします。
• ディーゼルエンジンとガソリンエンジン: ターボチャージャーのインテークホース、オイルクーラー接続部、クーラントバイパスホース。強化ハウジングを備えた強力なスタイルのクランプは、高い振動や熱サイクルに対応します。
• 建築と建設: 排水下水道インターフェース、HVAC ダクト、給水分岐接続。より重いバンド幅のクランプにより、パイプからホースへの硬い接続部のシールの完全性が維持されます。

ニーズに最適なホース クランプの選び方

選択中 良いホースクランプ 特定のアプリケーションでは、次の 5 つの重要なパラメータを考慮する必要があります。

1. ホース外径とクランプ範囲: 圧縮されたホースの外径を必ず測定してください。力を最適に分散するには、クランプをほぼ中間範囲に設定する必要があります。を参照してください。 ホースクランプs size chart 互換性を確認するため。
2. 圧力要件: システムの動作とサージ圧力を確認してください。適切な安全係数を備えた最大システム圧力を超える定格のクランプを選択してください。
3. 温度範囲: 最低使用温度 (脆性) と最高使用温度 (クリープ、緩和) の両方をクランプ材料のデータシートと照合して確認してください。
4. 環境: 塩水、酸、紫外線曝露、化学蒸気はすべて材料の選択に影響を与えます。過酷な条件にはステンレス鋼 316 または特殊コーティングが必要です。
5. インストール方法: 恒久的な密閉が必要な場合、または再開放が予想されない場合は、片耳クランプなどの圧着ホース クランプ タイプが適切です。調整や交換が予想される場合、ネジ式には明らかな利点があります。

注釈付き 3D 図: アメリカン スタイルのスクリュー ホース クランプ コンポーネント

次の等角 SVG ダイアグラムは、標準的なアメリカン スタイル (ワーム ドライブ) の主要コンポーネントを示しています。 ホースクランプクリップ 、これは自動車および産業用ホース接続で最も広く指定されているクランプです。

慈渓恒陀ハードウェア有限公司について

慈渓恒陀ハードウェア有限公司 は、中国浙江省慈渓市で2005年に設立されたホースクランプおよびクランプシリーズの専門メーカーです。同社は現在約 100 人の従業員を擁し、年間生産量を達成しています。 3,000万個のホースクランプ 複数のシリーズにわたって。慈渓市は、東は寧波の北侖国際船舶ターミナル、西は余姚、北は杭州湾大橋に隣接する戦略的な位置にあり、恒陀に国内および国際輸送の両方に優れた物流接続を提供しています。

Hengtuo は、英国式、ドイツ式、アメリカン式、ストロング式、片耳クランプなど、あらゆる種類のホース クランプを製造および供給しています。顧客固有の寸法および材料要件を満たすためにカスタム仕様が利用可能です。すべての製品は次の点に重点を置いて製造されています。 耐高圧性、耐食性、構造的信頼性 、自動車、トラクター、船舶、ガソリン エンジン、ディーゼル エンジン、スプリンクラー灌漑システム、建物の排水構造などの用途での使用が認定されています。

Hengtuo は、強力な技術インフラストラクチャ、高度な製造設備、完全な社内テスト プログラム、製品開発から生産、アフターサポートまでのワンストップ サービス モデルを備え、品質と公正な価格というビジネス哲学を維持しています。製品は世界中に輸出されており、同社は顧客満足度を向上させるためにプロセス改善への投資を続けています。
